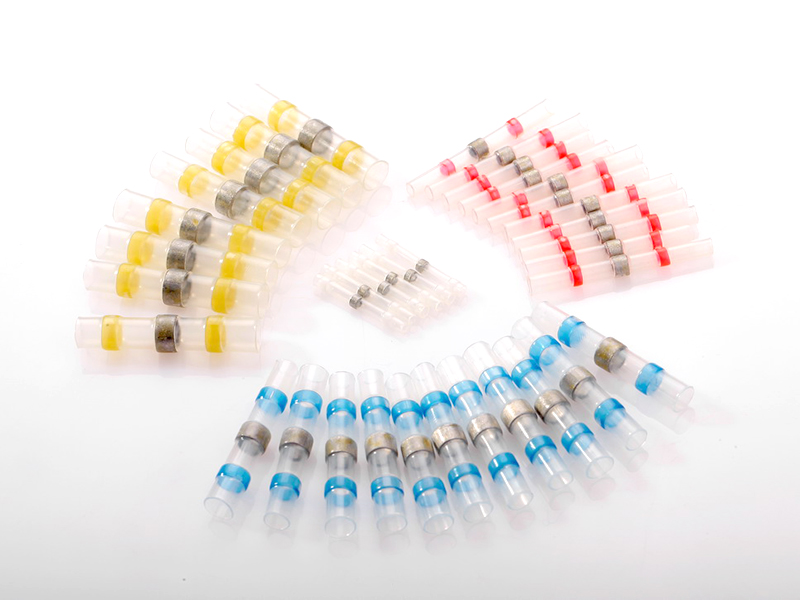

焊錫環
焊錫環

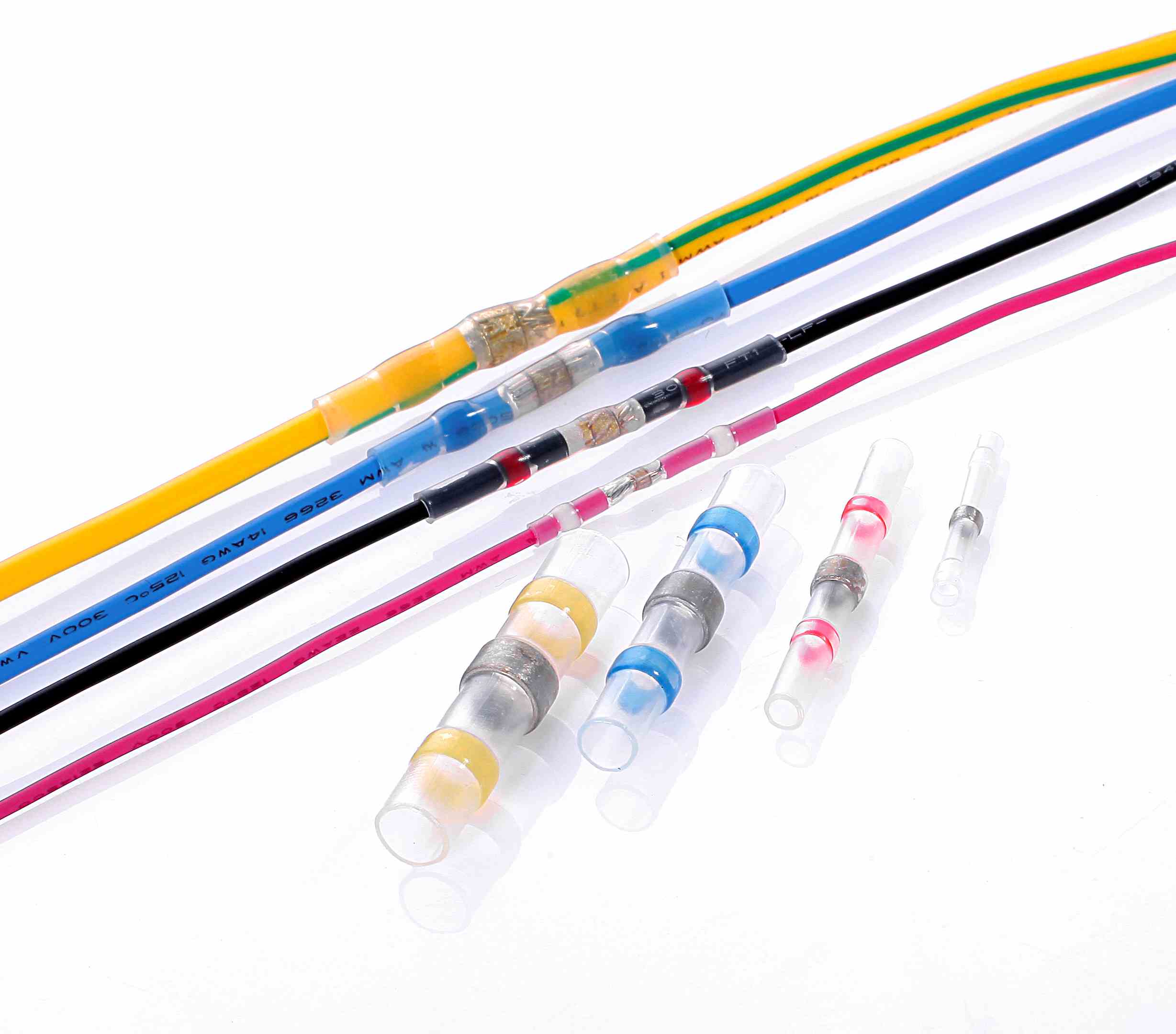

專為導線連接、焊錫熱縮保護、防水一次完成設計的產品。提供良好的絕緣性能降低安裝成本，在熱縮管的兩端涂上彩色熱熔膠，使用精確的導線尺寸非常方便。
應用
專為導線連接、焊錫熱縮保護、防水一次完成設計的產品。提供良好的絕緣性能降低安裝成本，在熱縮管的兩端涂上彩色熱熔膠，使用精確的導線尺寸非常方便。
特性
收縮率2：1
含熱熔膠具防水功能
熱熔膠顏色標示適用尺寸
焊錫環設計容易施工
操作溫度范圍
工作溫度: -55℃~125℃
開始收縮溫度:80℃
焊錫開始熔解溫度：115℃
焊錫完全熔解溫度：150℃
性能參數
Operating Temperature | -55℃～+125℃ |
Shrinking temperature | >115℃ |
Dielectric strength | 0.6 KV |
產品規格

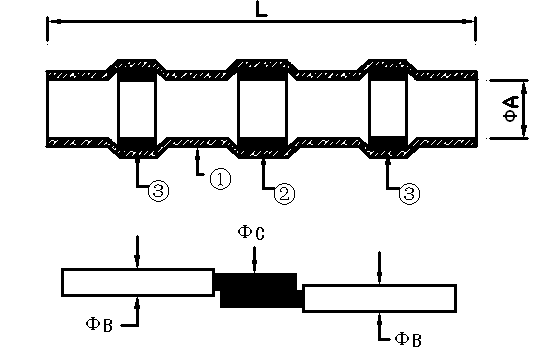

Part No. | Product Dimensions | Wire Dimensions |
Wire Range | Color | ||||
A(min.) | L(min.) | B(min.) | B＆C (max.) | C(min.) | A.W.G | mm2 | ||
SST-S11 | 1.7 | 26 | 1.0 | 1.7 | 0.76 | 26-24 | 0.25-0.34 | White |
SST-S21 | 2.7 | 40 | 1.4 | 2.7 | 1.2 | 22-18 | 0.5-1.0 | Red |
SST-S31 | 4.7 | 40 | 2.3 | 4.7 | 2.0 | 16-14 | 1.5-2.5 | Blue |
SST-S41 | 6.0 | 40 | 3.7 | 6.0 | 3.4 | 12-10 | 4.0-6.0 | Yellow |
① 熱收縮套管
② 低溫焊錫環
③ 防水熱熔膠
